​【钢构百科】钢结构建筑之门式刚架结构体系

【钢构百科】钢结构建筑之门式刚架结构体系

概述

门式刚架为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等门式钢架结构以柱、梁组成的横向刚架为主受力结构，钢架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。钢架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。钢性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。屋面檩条、墙梁一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。门式钢架的基本形式包括

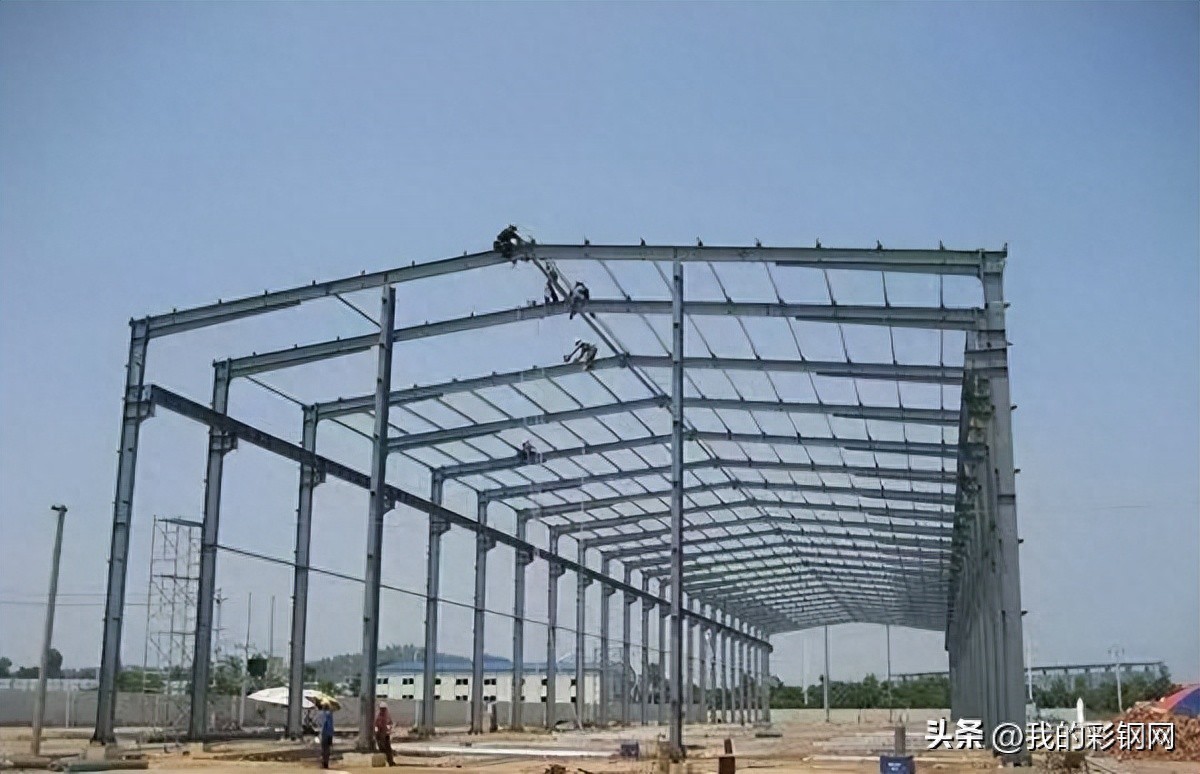

典型门式钢架

带吊车的门式钢架

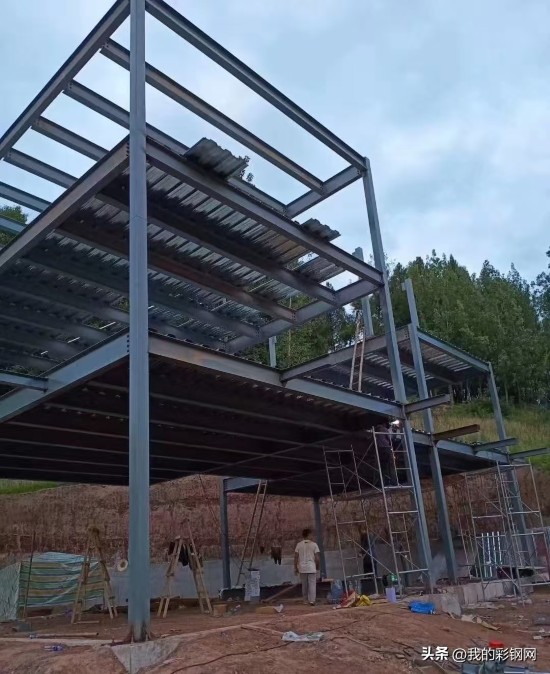

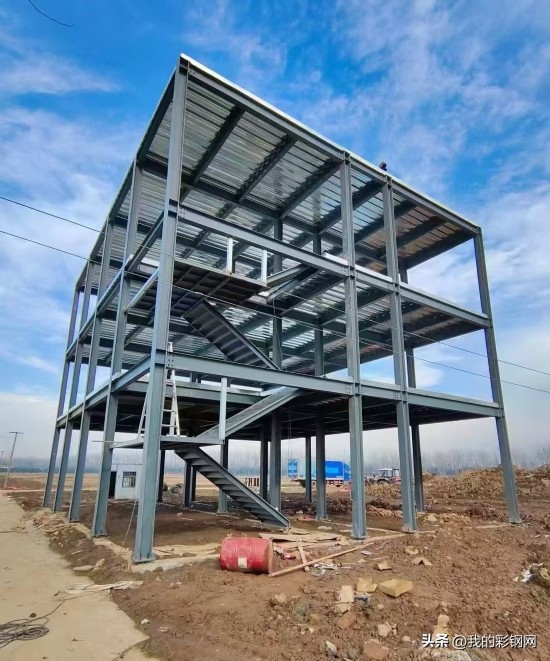

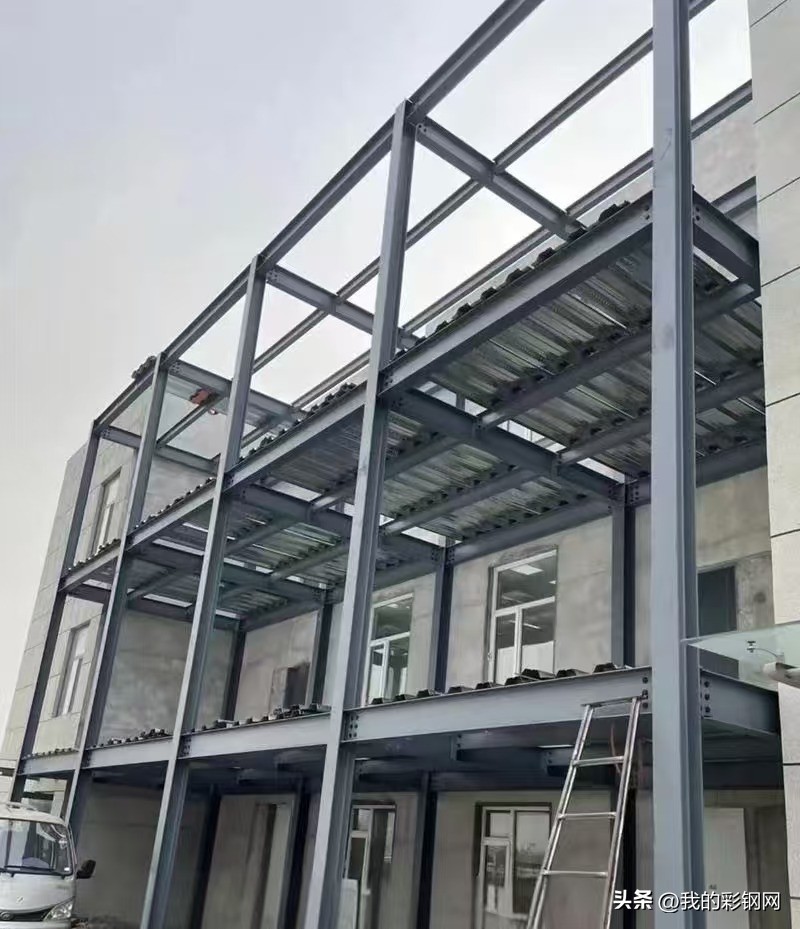

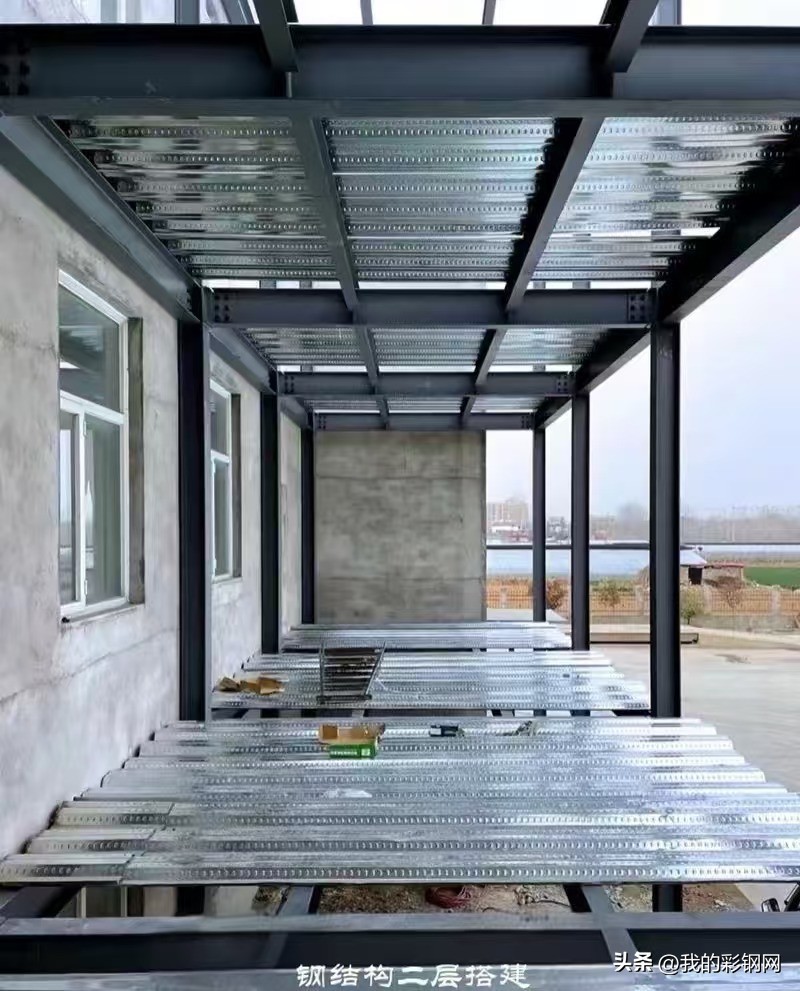

带局部二层的门式框架

发展历程

门式刚架是典型的轻型钢结是目前国内应用最为广泛的轻型钢结构体系。

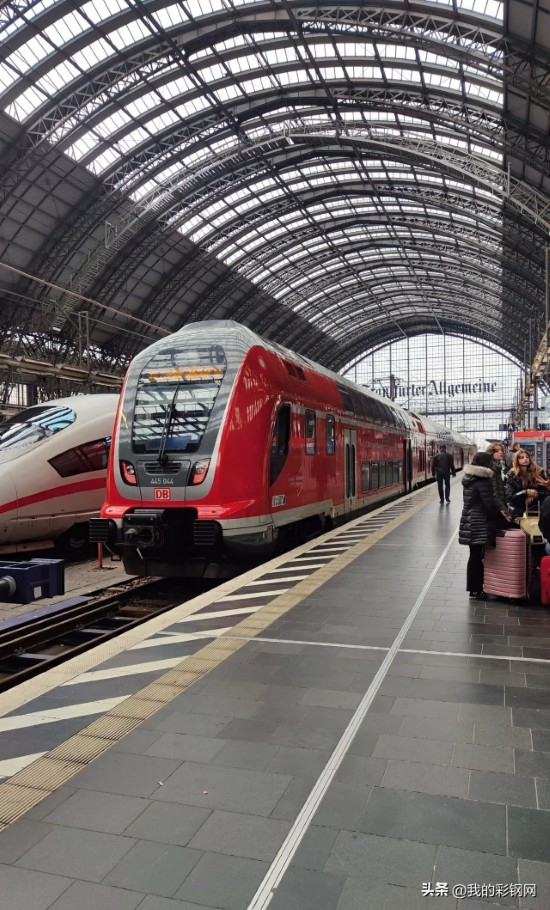

早期典尔世博会的德国机械工程展厅， 采用了多层阶形钢框架结构; 1932年建成的德国埃森煤矿税收协会采用了门式钢框架结构。1954年由托罗哈设计的德国地铁站，采用的是典型的门式刚架结构，他把装饰效果与门式刚架的受力完美结合。 在国外预制轻钢建筑进入中国之前， 中国就开始了自己的轻钢建筑体系的研究。 20世纪70~80年代，部分设计人员已经开始设计钢结构建筑;但由于钢产量的限制及设计方法陈旧， 钢结构建筑在中国发展举步维艰。 在改革开放的十多年间，数不清的国外轻钢建筑厂商驻入中国，无数的本地轻钢建筑公司涌现。 我国钢结构体系的发展大致经过了这样的时期，1990年以前 ，钢结构建筑在工业领域中的主要应用是重型厂房中的排架结构体系， 在民用领域中的主要应用是螺栓球或焊接球网架结构自1990年代 ， 钢结构在我国进入了快速的全面的发展和应用时期。门式刚架结 被大量应用于工业厂房、 超市、 仓库中; 钢框架在多高层建筑中也得到了越来越多的应用 ; 薄壁彩钢板大量应用于各类结构的维护体系和无梁无柱穹顶中;钢管直接汇交焊接结构及其与高强度拉索的组合结构推广应用于各类体育、 文化等公共建筑中。

应用场景

大家口中的轻钢，一般指的是门刚（这儿讨论的是狭义的门刚。有人说鸟巢、央视大楼也是门刚，从广义上说，也可以这么认为），即门式刚架轻型钢结构厂房，按《门式刚架轻型房屋钢结构技术规范》（简称“门规”）设计；所谓的普钢，一般指的是传统钢结构厂房，按《钢结构设计规范》（简称“钢规”）和《建筑抗震设计规范》（简称“抗规”）设计。为啥要为门刚单独编个规范呢？相信大家都理解，特别地为某种结构编个规范，那就意味着它不符合现行规范体系，需要单独的规范给它的诞生开个准生证。那么很显然，门规特别为门刚规定了啥，实际上就代表了门刚的特征，也就是门刚与普钢的本质区别。事实上，用一句话可以归纳，门刚的实质，就是在普钢的基础上，经过简化或者降低某些要求，带有自己体系特征的钢结构。

前景

随着我国经济的快速增长改革开放的深入，门式刚架轻型钢结构房屋行业也得到飞速发展，尤其在东南沿海地区，新建工厂仑库的需求增长促使轻型钢结构房屋加工安装的厂家如雨后春笋般的发展起来，从开始的小规模发展到现在的现代化大企业，杭萧钢构、浙江精工、恒达钢构、上海通用、吴泰钢构、四新钢构、宝钢彩板、北方空间钢构、北京福田钢构、北京多维钢构、成都汇源、四川恒升等企业都是专业门式刚架轻型钢结构厂家,每年的销售额都在几亿、十几亿元以上。全国从事门式刚架轻型钢结构加工制作的厂家估计有500个左右，具有一定规模的50多家。门式刚架轻型钢结构房屋的制作安装质量也逐步提高，建筑造型也越来越美观新颖，例如上海通用公司的康桥和粤浦工业园厂房，巴特勒承建的摩托罗拉天津工程，上海美建兴建的天津开发区造币局厂房及北京一机床新厂房，湖南六建建设的长沙博世厂房等等都是行业的精品工程。

山东聊城市晟昊钢结构有限公司已有十余年的发展历史，主要从事钢结构、网架、油罐、设计、加工、制作、安装等业务。与那些大公司相比，展现出自身独特的魅力。也终有一天会跻身大企业的行列。

公司专业从事钢结构建筑设计制作与安装。引进了钢结构生产线，另外还购进了C型钢、彩板等维护结构加工设备。公司生产钢结构所需的各种附件，品类齐全，丰富，另外还承接活动板房，箱房等相关临建设施业务。

门式刚架轻型钢结构是一项最有发展前途的结构型式和制品，根据有关资料统计，2004年门式刚架轻型房屋及彩色涂层压型钢板用钢量占钢结构建筑总用钢量35.8%，其建筑面积占钢结构建筑总面积的80%以上。2006年轻型钢结构厂家巴特勒的销售额为17亿元，工程建筑面积380万平方米；北京北方空间销售额达12.35亿元，工程建筑面积325万平方米。连接件厂家浙江振成销售额达4亿元，自攻螺丝就买了3个亿。门式刚架轻型房屋在各行各业各种类型的厂房仓库，超市批发市场等商店建筑、办公及学校用房、小型体育馆训练馆健身房、展览馆展示场等各个领域都得到非常广泛的应用。说明其未来的发展是美好的。
