地下综合管廊相关知识，你了解多少

1

什么是地下综合管廊?

城市地下综合管廊是指在集中敷设电力、通信、给水、排水、热力、燃气等市政管线的公共隧道，是城市基础设施的重要组成部分。点我：送工程实用干货。

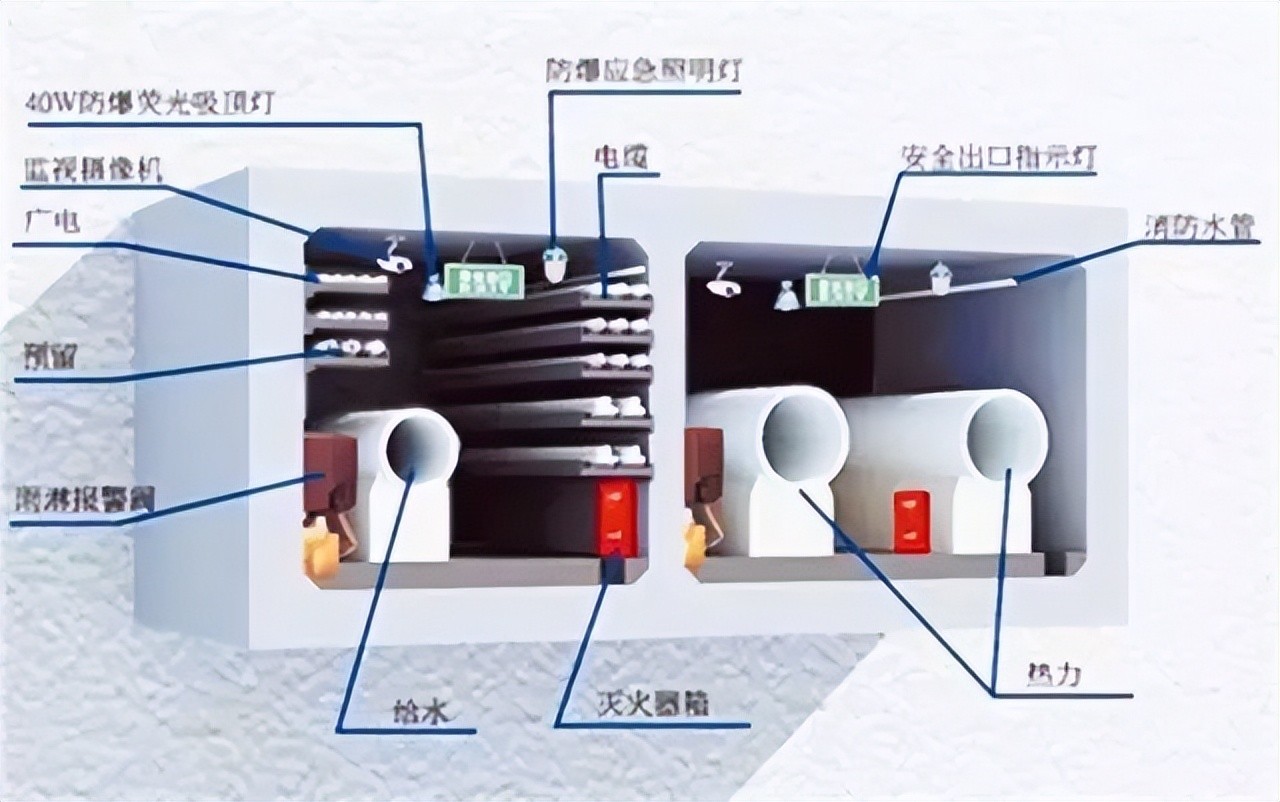

地下综合管廊管线图

简单来说，地下综合管廊就像是建在地下各种管线的共同“房子”，有地方称“共同沟”或“共同管道”。作为市政管线的公共隧道，综合管廊将电力、通讯、燃气、供热、给排水等各种管线集于一体，一般位于地下约3米处，小可通人，大可通车。

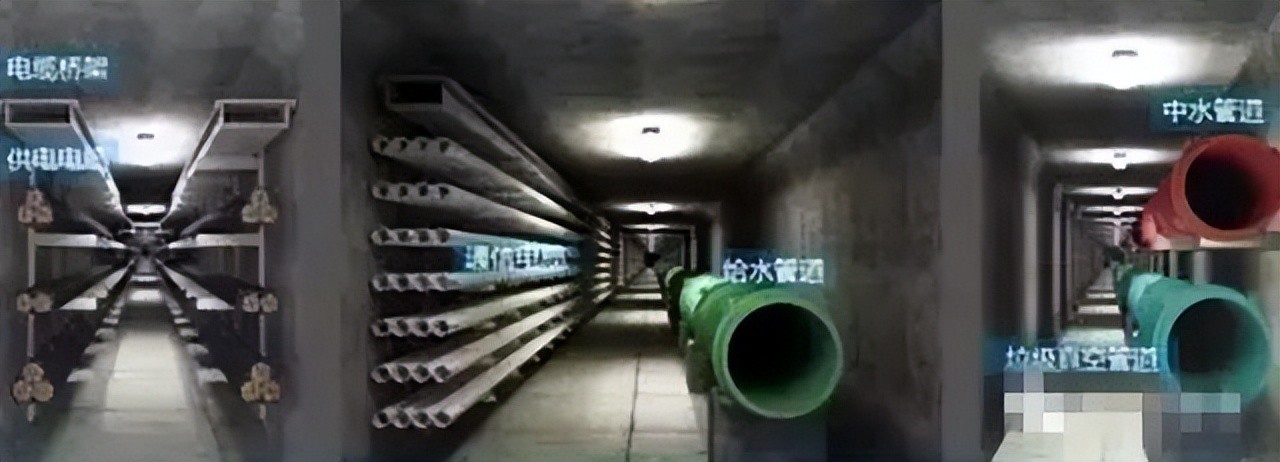

地下综合管廊实景图

地下综合管廊设有专门的检修口、吊装口和监测系统，进行统一规划、设计、施工和维护，从而成为保障城市运行的重要“生命线”。

综合管廊有哪几种形式？

一、干线综合管廊。用于容纳城市主干工程管线，采用独立分舱方式建设的综合管廊。管廊断面尺寸一般在28平方米。

二、支线综合管廊。用于容纳城市配给工程管线，采用单舱或双舱方式建设的综合管廊。管廊断面尺寸一般与干线综合管廊一样，有的还比干线综合管廊大。

三、缆线管廊。采用浅埋沟道方式建设，设有可开启盖板但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊。缆线管廊一般1米×1米。

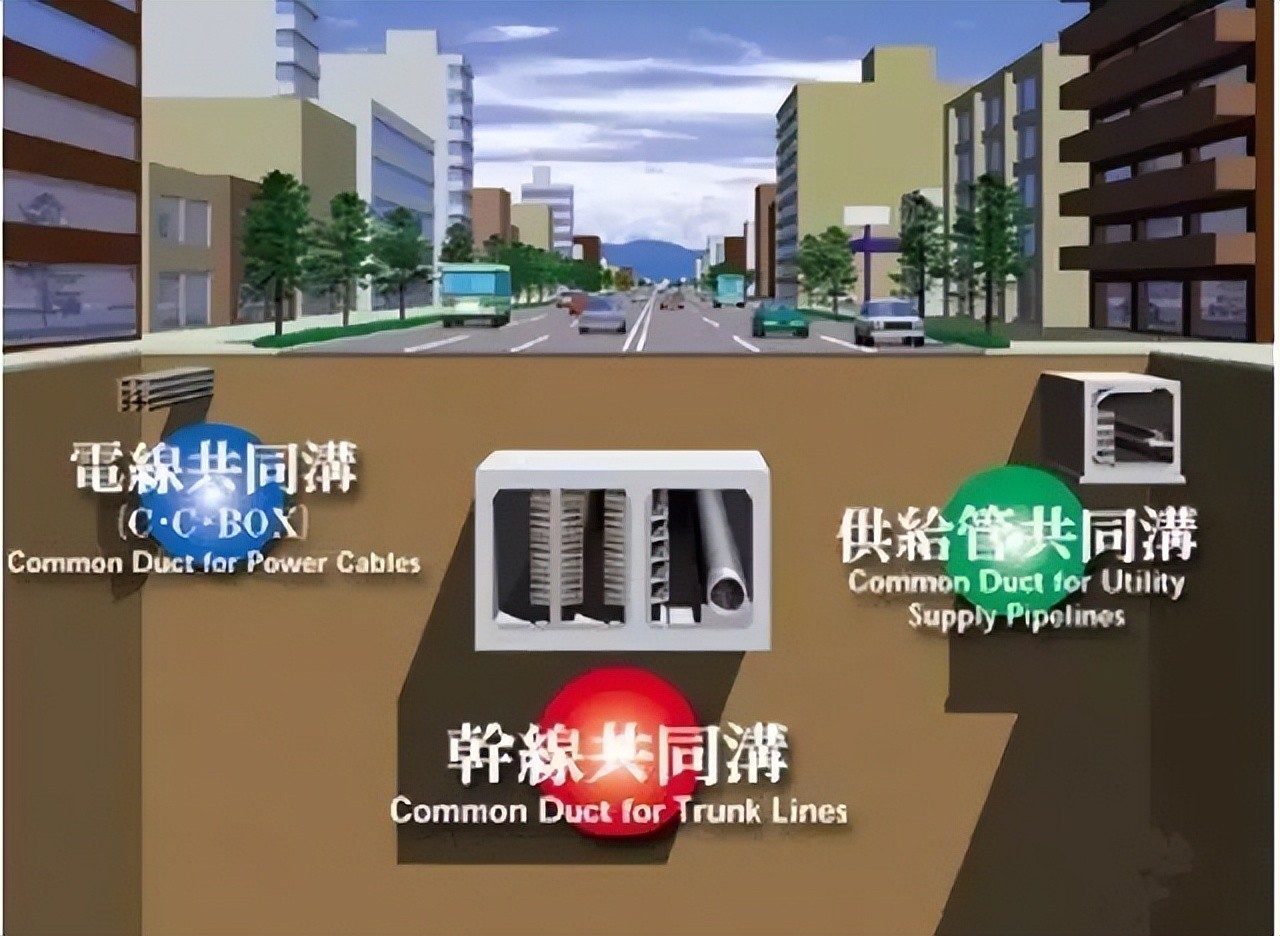

地下综合管廊分类图

地下综合管廊一般分为干线、支线、缆线管廊，干线主要建在城市道路中央下方，是“主动脉”，支线、缆线主要建在道路两旁的人行道下，是“毛细血管”，整体构成一个系统的地下管网系统，覆盖城市每一个角落。点我：送工程实用干货。

2

为什么要建设地下综合管廊?

除大雨内涝外，管线破裂、路面塌陷、燃气渗漏爆炸等事故也在拷问着城市安全，地下综合管廊的重要性日益凸显。

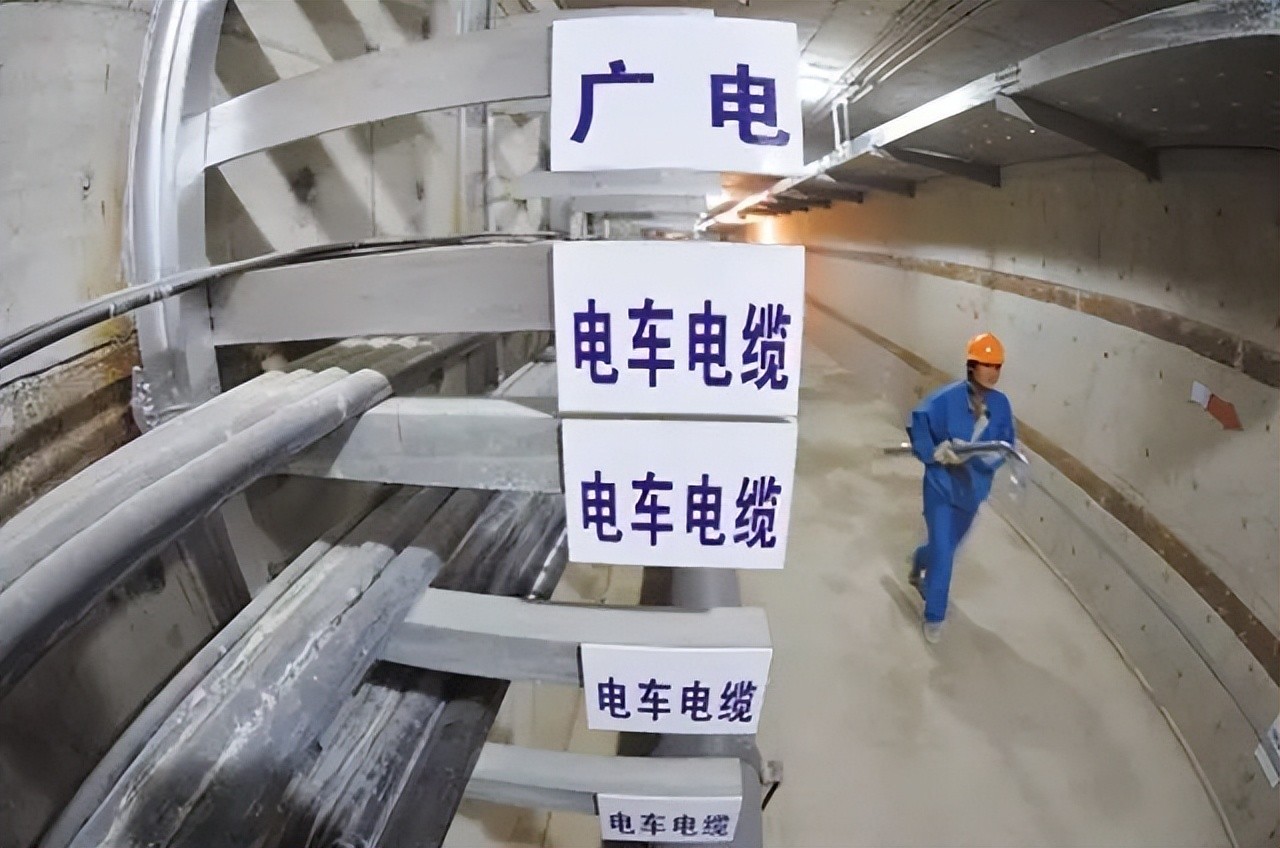

地下综合管廊管线分布

建设地下综合管廊，意味着城市居民的各项市政公共服务更有保障。各种管线多了一层廊体“防护罩”，各种能源传送有可视化的红外线、摄像仪、报警仪等监控，出现问题可及时修复，困扰居民的断电、断水、断网等现象会随之大幅减少。

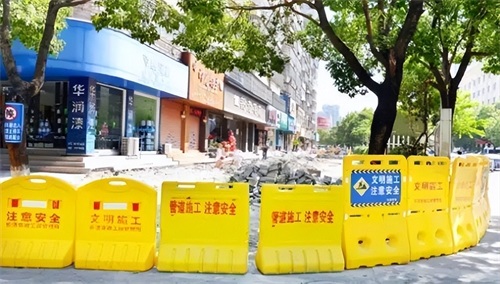

“马路拉链”

建设地下综合管廊，意味着马路上随处可见的各种井盖会大幅减少，如果全部管线入廊，新建马路将没有井盖，将告别“马路拉链”，不会因道路开挖阻断交通，城市开车出行更加舒适平整。点我：送工程实用干货。

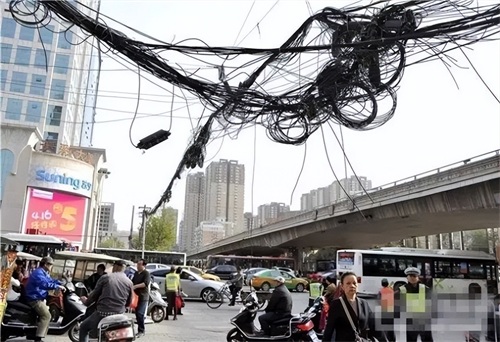

城市“蜘蛛网”

建设地下综合管廊，意味着城市“蜘蛛网”将消失，城市会更加美观。空中高压走廊消失了，还能为城市释放出更多土地资源，并能带动沿线土地升值。据测算，综合管廊与直埋占用道路地下空间比为1：4，架空线入地平均每公里可节省用地75亩。

3

对比国外管廊与国内管廊

在发达国家，地下综合管廊已经存在了一个多世纪。

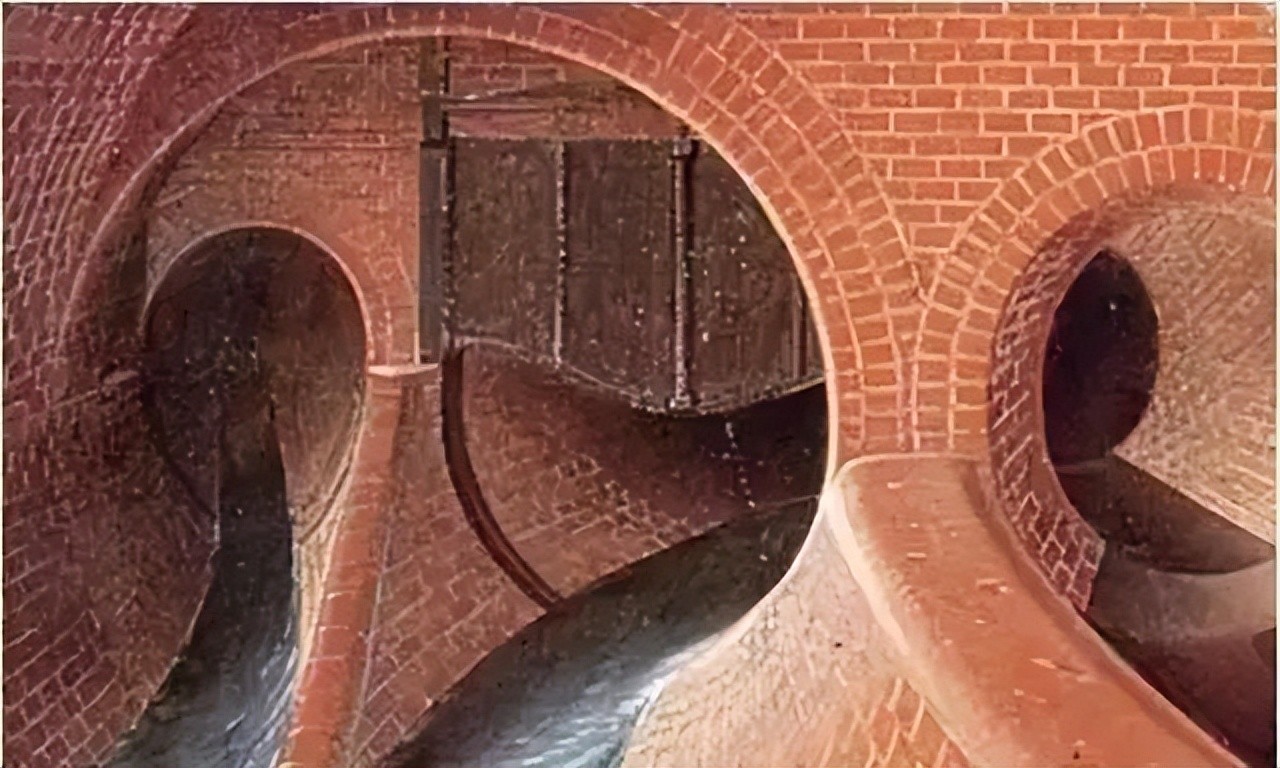

国外城市下水道

法国巴黎的地下综合管廊很有名，大文豪雨果的《悲惨世界》里，就有对巴黎地下错综复杂的下水道系统详细的描述。早在1833年法国就着手兴建以排放雨水和污水为主的地下管线共同沟了，后来，通过在管网内部铺设供水管、煤气管、通信电缆、光缆等，进一步提高了管网的利用效能。

国外地下综合管廊建设历史悠久

1893年，德国汉堡开始在街道两侧人行道下建设综合管廊，收容煤气管和自来水管。20世纪50年代，德国每个城市都通过立法，对地下管道建设进行管理，成立公共工程部，负责系统的规划、建设与监管。

在日本综合管廊又称“共同沟”

日本是目前世界上综合管廊建设最先进的国家之一，1926年关东大地震之后，日本政府针对地震导致的管线大面积破坏等问题，从防灾角度开始建设地下综合管廊。到1992年，日本已经拥有综合管廊长度约310公里，而且其规模还在不断增长。1995年日本阪神大地震期间，神户市内大量房屋倒塌、道路被毁，但当地的地下综合管廊却大多完好无损，这大大减轻了震后救灾和重建工作的难度。　

与发达国家相比，我国地下综合管廊建设起步晚。我国1958年才在北京天安门附近铺设第一条地下管廊，20年之后才有第二条管廊问世，而真正的起步时间是在1994年开发上海浦东新区时在张杨路修建的全长11.13公里的地下管廊。

初始阶段：1958年，北京天安门广场铺设第一条地下综合管廊

起步阶段：1994年，上海浦东新区地下综合管廊

兴起阶段：2010年， 珠海市横琴新区地下综合管廊......

目前，地下综合管廊在全国范围内铺开。

我国地下管廊发展历程

国务院办公厅关于推进城市地下综合管廊建设的指导意见（国办发〔2015〕61号）于2015年8月10日公布。工作目标是到2020年，建成一批具有国际先进水平的地下综合管廊并投入运营，反复开挖地面的“马路拉链”问题明显改善，管线安全水平和防灾抗灾能力明显提升，逐步消除主要街道蜘蛛网式架空线，城市地面景观明显好转。

推进地下综合管廊建设主要有以下积极作用：一是马路拉链。二是城市空中的“蜘蛛网”、路面井盖。三是交通拥堵，方便老百姓出行。四是环境污染。五是保障安全和提高防灾能力。六是减少资源浪费，节约地下空间。七是拉动有效投资，带动相关产业。

推进地下综合管廊建设为什么要规划先行？一是要确定地下综合管廊在哪里建，主要建在： 中心区、高强度成片集中开发区，交通流量大、管线密集的道路等。二是要确定建设规模、建设多大断面的管廊，进入多少种管线等。

建设综合管廊的成本是不是很高？

根据计算，按地下综合管廊全寿命周期计算，50年地下综合管廊与直埋管线相比，所需费用持平。超过50年，综合管廊与直埋管线所需费用低，到100年综合管廊与直埋管线相比低23%。

50年地下综合管廊建设与管线直埋经济分析

（一）50年综合管廊建设运行费用

建设平均造价1.2亿元/公里，其中廊体及附属设施建设费用8000万元/公里，入廊管线建设费用4000万元/公里。

50年管廊维修运行费4000万元/公里。

50年管廊建设运行总费用1.6亿元/公里。

（二）50年直埋管线建设运行费用

供水、排水、燃气、热力、电力、通信、广播电视等７类入廊前，直埋管线建设费用7300万元/公里。

50年直埋管线因更换、迁移改线、破损修复、掘路等发生的费用9300万元/公里。

50年直埋管线总费用1.7亿元/公里。

（三）结论：

50年综合管廊与直埋管线总费用持平。

100年地下综合管廊建设与管线直埋经济分析

（一）100年综合管廊建设运行费用

100年管廊维修运行费8000万元/公里。

100年管廊建设运行费用2亿元/公里。

（二）100年直埋管线建设运行费用

100年直埋管线因更换、迁移改线、破损修复、掘路等发生的费用1.9万元/公里。

100年直埋管线总费用2.6亿元/公里

（三）结论

100年综合管廊比直埋管线总费用降低约23%。
