标注尺寸的四要素是尺寸界线、尺寸线、尺寸数字和尺寸线终端。国标规定，图样上标注的尺寸除标高及总平面图以米为单位外，其余一律以毫米为单位，图上尺寸数字都不再注写单位。图样上的尺寸应以所注尺寸数字为准，不得从图上直接量取。

尺寸四要素是指尺寸界限、尺寸线、箭头和尺寸数字。

在具体进行尺寸标注时，应遵循图样中所注尺寸的数值表示物体的真实大小，与绘图比例、绘图的准确度无关，在同一图样中，每一尺寸一般只标注一次，并标注在反映该结构最清晰的图形上，图样中的尺寸以毫米（mm）为单位时不需注明，若采用其他单位时，必须注明单位的代号和名称。

注意事项：

根据零件加工制造、测量和检测等工艺要求所选定的一些面、线、点，称为工艺基准，齿轮轴加工、测量时是以轴线和左右端面分别作为径向和轴向的基准，因此该零件的轴线和左右端面为工艺基准。

任何一个零件都有长、宽、高三个方向（或轴向、径向两方向）的尺寸，每个尺寸都有基准，因此每个方向至少要有一个基准。同一方向上有多个基准时，其中必定有一个基准是主要的，称为主要基准，其余的其基准则为辅助基准。主要基准与辅助基准之间应有尺寸联系。

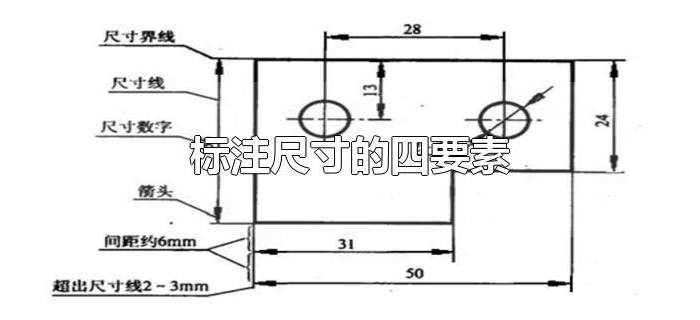

标注尺寸的四要素

尺寸界线：表示所注尺寸的起止范围。用细实线绘制，从图形的轮廓线、轴线或对称中心线处引出，也可用图形的图线作尺寸界线。

尺寸线：表示所注尺寸的度量方向和长度。用细实线绘制，必须单独画出，不能用其他图线代替，也不能与其他图线重合或画在其延长线上。

尺寸数字：表示尺寸的实际大小。一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。尺寸数字不允许被任何图线所通过，当不可避免时，必须将图线断开。
