rs485接口属于什么接口（RS485通讯接口定义和特点）

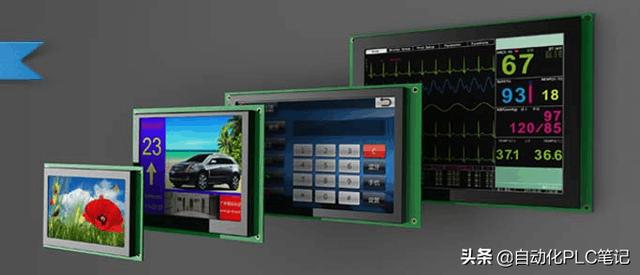

rs485接口属于什么接口（RS485通讯接口定义和特点）(1)

智能仪表在要求通信距离为几十米到上千米时，通过RS485通讯连成现场网络，满足企业信息化的需要。

RS485总线特点

1、RS485的最高数据传输速率为10Mbps。

2、RS485最大通信距离约为1200m。

3、RS485传输速率与传输距离成反比，1200米的最大通信距离必须在100Kb/s的传输速率下才能达到。

4、RS485以2-6V电压表示逻辑（两线间的电压差为 2V～ 6V表示“1”；两线间的电压差为-2V～-6V表示“0”）。RS485接口信号电平较RS232-C降低，不易损坏接口电路的芯片，且RS485接口电平与TTL电平兼容，便于与TTL电路连接。

5、RS485总线一般最大支持32个节点，如果使用特制的RS485接口芯片，可支持128个或者256个节点，最大可达400个节点。

RS485接口定义

1、RS485总线理论的最长通讯距离约为1200米。

在理想环境前提下（负载RS485总线设备为一台，波特率为9600，使用优质达标的通讯线材），RS485总线可以达到最长通信距离。如有多个负载485设备、线材阻抗不合乎标准、线材线径细、非优质转换器、设备防雷保护复杂和波特率的提高等因数存在，均会缩短RS485通讯距离。

2、理论上RS485总线可带显示仪表、无纸记录仪、PID调节器等128台设备进行通讯。影响RS485通讯距离的因数同样会降低RS485总线真实负载数量。

3、RS485总线是一种最简单、最稳定、最成熟的工业总线结构的概念是错误的。

RS485总线是一种用于设备联网、经济型、传统的工业总线方式。其通讯质量需要根据施工经验进行调试和测试后得以保证。

RS232与RS485的区别

RS232和RS485是电气标准，主要区别就是逻辑如何表示。

1、RS232使用 12V，0，-12V电压来表示逻辑（-12V表示逻辑“1”， 12V表示逻辑“0”），全双工，最少3条通信线（RX、TX、GND）；RS485以2-6V电压表示逻辑（两线间的电压差为 2V～ 6V表示“1”；两线间的电压差为-2V～-6V表示“0”），RS485接口电平与TTL电平兼容。

2、RS232理论最大的通信距离约为几十米；RS485总线理论的最长通讯距离约为1200米。

3、RS232为点对点的通信方式；RS485总线可以与多台设备通讯，具有抑制共模干扰的能力。

RS485总线系统施工注意事项

1、必须采用符合要求的双绞线传输RS485通讯数据。不采用双绞线是错误的！

2、布线一定要布多股屏蔽双绞线。多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性较好。

3、485总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。

4、设备供电的交流电及机箱一定要真实接地，而且接地良好。有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。静电累积时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害。

5、RS485总线应单独布线，避免和强电走在一起，减少和避免强电对其干扰。

RS485总线系统调试方法

在调试前首先要确保设备接线正确，且施工合乎规范。可以根据遇到的问题采用下面几种调试方法。

1、共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法: 在最后一台RS485设备的485 和485-上并接120欧姆的终端电阻来改善通讯质量。
