钢结构节点中的这块内隔板，到底该是什么样？

本文转载自公众号：愚公解构

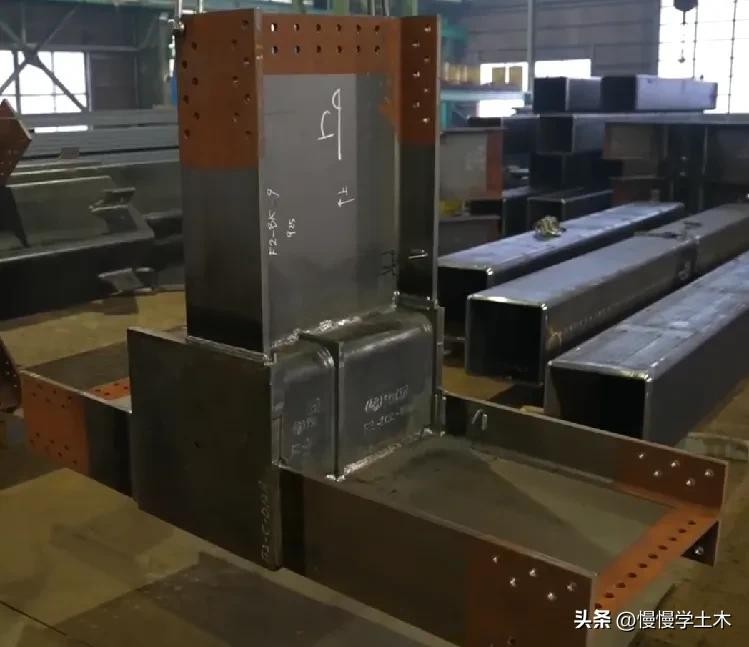

上一篇中有两张横隔板的照片，热心的读者看到后，觉得文中没有说清楚其中的“玄机”，大家就进行了深入的交流。今天我们就展开聊一聊这块横隔板。（上一篇：日本的横隔板，为什么四面都用电渣焊？）

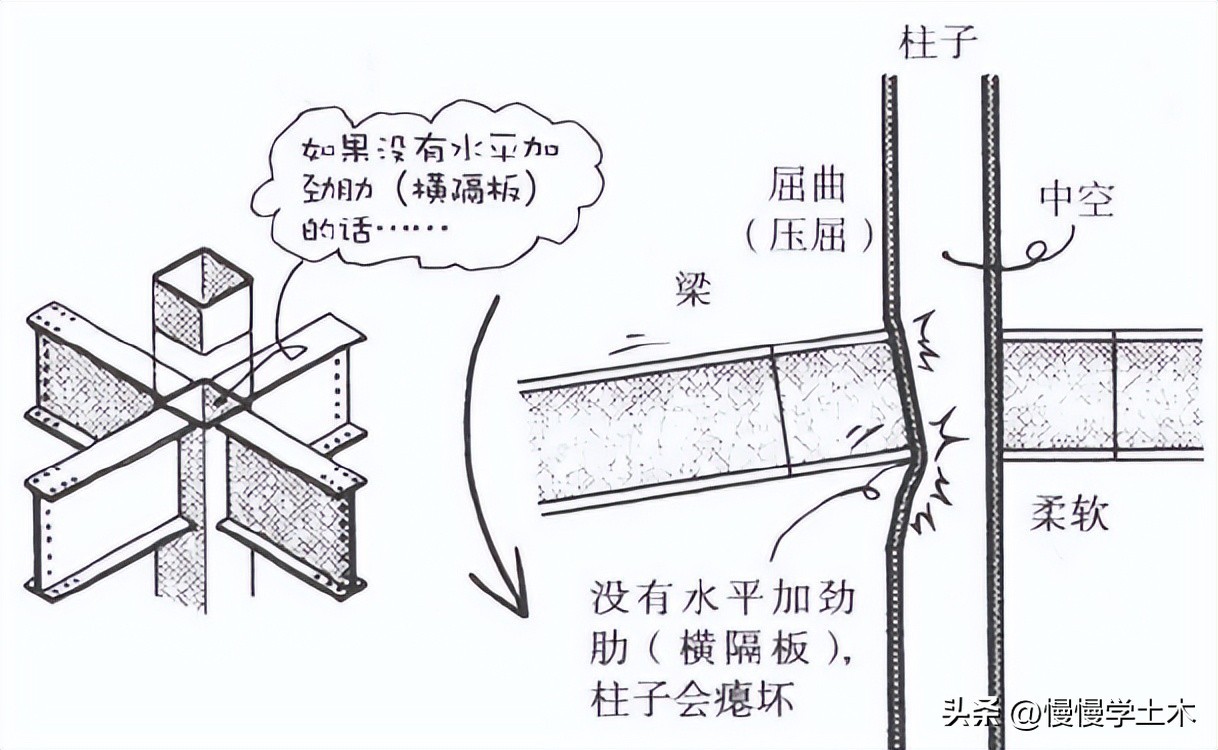

横隔板的作用

箱形柱中的结构横隔板具有以下几个主要作用：

1. 增强局部稳定性 横隔板可以防止箱形柱壁板因局部受力而发生屈曲，提高箱形截面在受压或受弯时的稳定性。2. 传递和分配内力 当箱形柱承受复杂内力时，横隔板有助于内力在截面中更均匀地分布，避免局部集中应力。3. 防止变形 横隔板的存在能够有效控制焊接引起的变形，有助于保持箱形柱的外形尺寸。4. 改善抗震性能 横隔板可以改善箱形柱的耗能能力和抗震性能，使结构在地震荷载作用下具有更好的延性和承载能力。

横隔板的要求

《钢结构设计标准》GB50017-2017

第12.3.5条中“ 4-3) 箱形柱中的横向隔板与柱翼缘的连接宜采用焊透的T形对接焊缝；”

《建筑抗震设计规范》GB50011-2010

第8.3.4条中 “5 箱形柱在与梁翼缘对应位置设置的隔板，应采用全熔透对接焊缝与壁板相连。”

某院设计说明

梁翼缘对应箱型钢柱处的横隔板与柱壁板之间，应采用全焊透T形对接或熔化嘴电渣焊接，且焊接质量等级为二级，需进行超声波探伤检测。

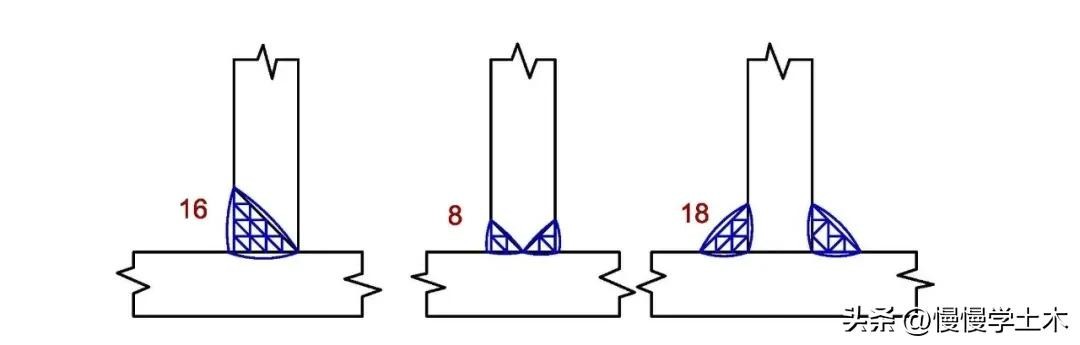

以上文字描述中，不免让人存在一个疑问：“焊透的T形对接焊缝”、”全焊透T形对接“ 与 “全熔透对接焊缝” ，这三种说法有什么区别吗？欢迎大家一起交流讨论，如果大家感兴趣，我们后面再展开聊聊这个话题。下面三种焊接方式都能做到等强焊接吗？

横隔板存在的问题

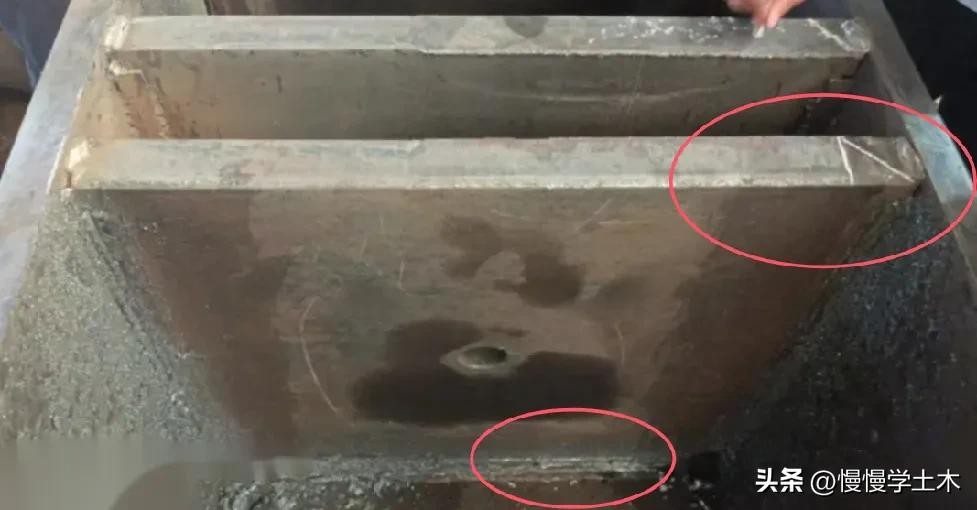

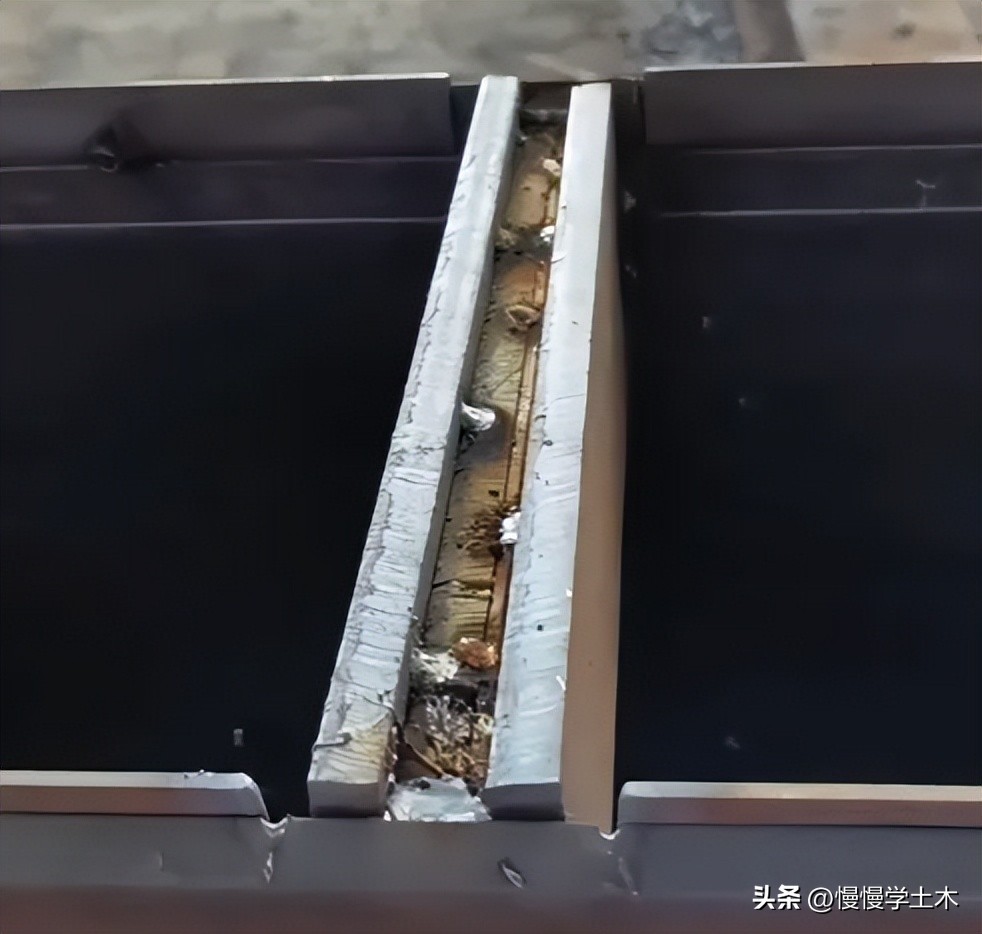

没有全熔透焊

图中明显看不到开剖口、应该有的焊道痕迹。

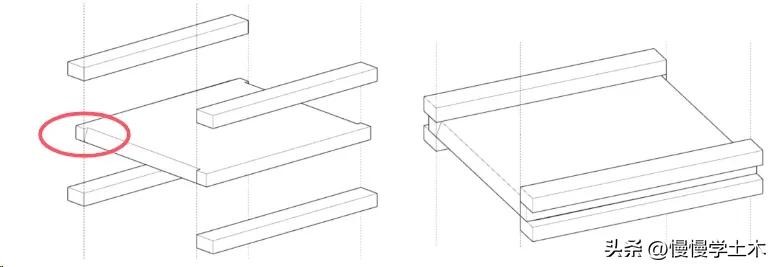

横隔板的衬板与纵向剖口焊缝的垫板位置

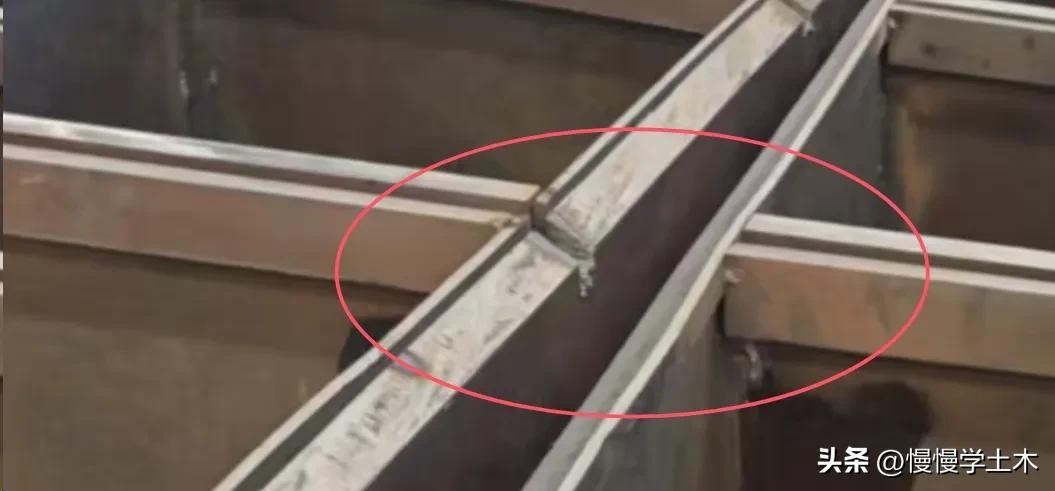

电渣焊的衬板，直接顶到了壁板纵向焊缝垫板上了。这里必然会留有较大的缝隙，漏渣。

电渣焊的衬板和壁板纵向焊缝垫板，错是错开了，但是这缝留的也太大了。预留孔也没有，难道纵向焊缝焊完，再钻孔吗？

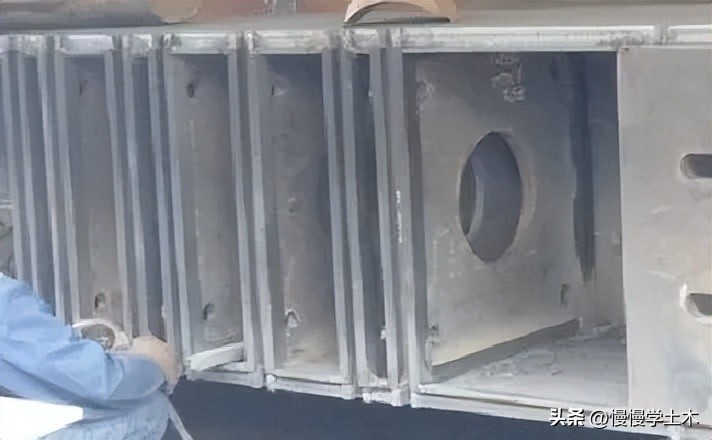

上图中，看不懂，为什么要焊这么多、这么密的横隔板（用钢量肯定蹭蹭上去了）？但是每块横隔板的构造还都是很细致，很考究的。

横隔板该有的样子

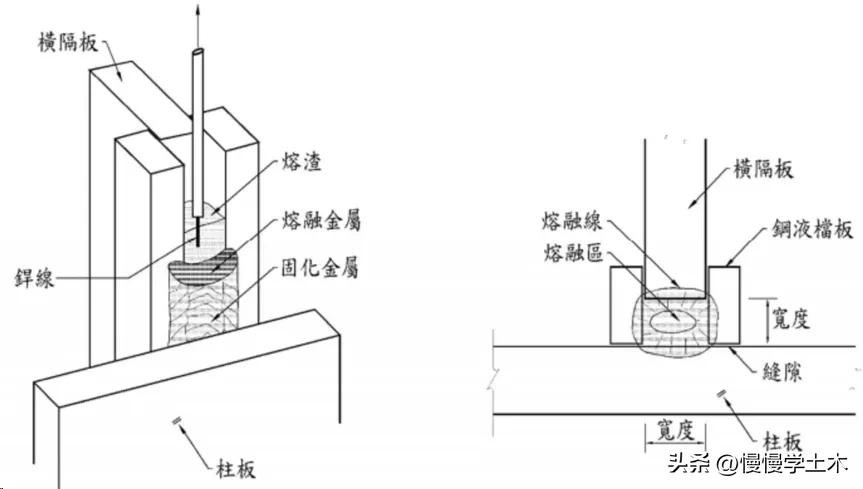

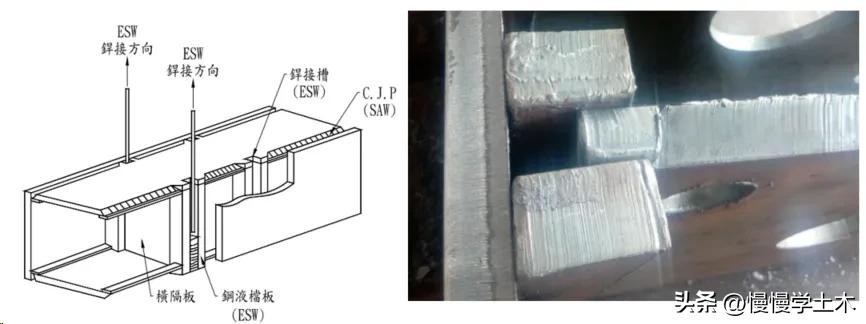

两边采用电渣焊

如果横隔板不那么厚，对于箱形柱中的横隔板，两边采用电渣焊是一种常见的做法。电渣焊具有熔深大、焊缝质量稳定的特点，能够满足规范对全熔透的要求。

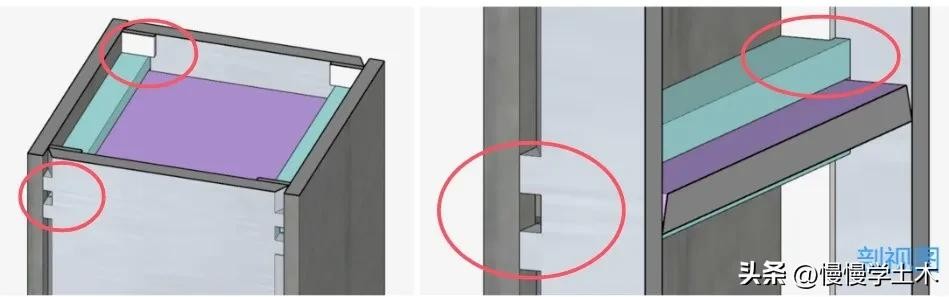

电渣焊对于预留孔位置有以上图中的两处细节，很多钢厂加工箱形柱时，或多或少都有存在做不到位的地方。在低价竞争的前提下，还坚持这么细致的加工艺进行制作，真的不是一般钢结构工厂能做到的。

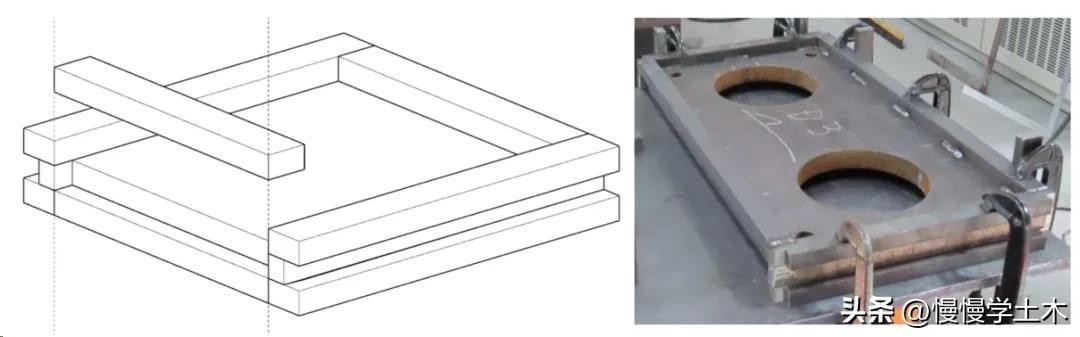

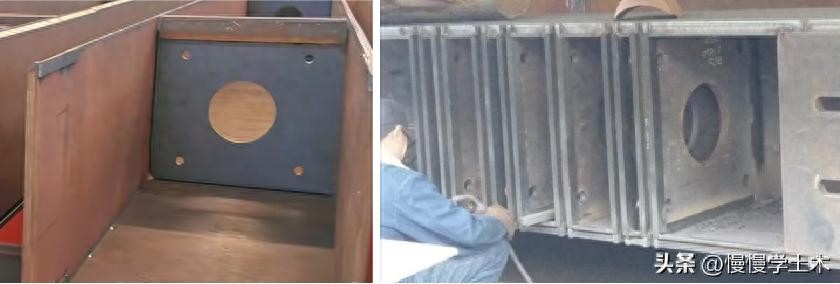

四边采用电渣焊

当横隔板较厚时，四边采用电渣焊是最理想方案，可以确保横隔板与箱形柱壁板之间的连接达到最佳效果。电渣焊的时候，一侧钢板预留孔，另一侧钢板要在组装完成后再钻孔。

如何横隔板较薄，那么对应的箱形柱多半规格也不大，这种情况，采用冷弯方钢管可能是更好的选择，可以把柱子断开，焊接内隔板或者外伸式的横隔板，都是可行的方式。

小结

钢结构跟混凝土的结构设计，最大的区别就是节点设计构造。国内钢结构的节点又是以焊接居多，焊接的质量也就变得非常重要。

焊接的质量，从根本上来说，主要取决于合理选型和焊接工艺。仅仅依靠提高质量等级要求或增加无损检测比例，真的能达到目的吗？

最后感谢读者们的留言投稿，感受到大家都还保留着对这个行业的热情。想让事情越做越好，只有先真实面对问题，通过务实的讨论，一点一点地改变。
